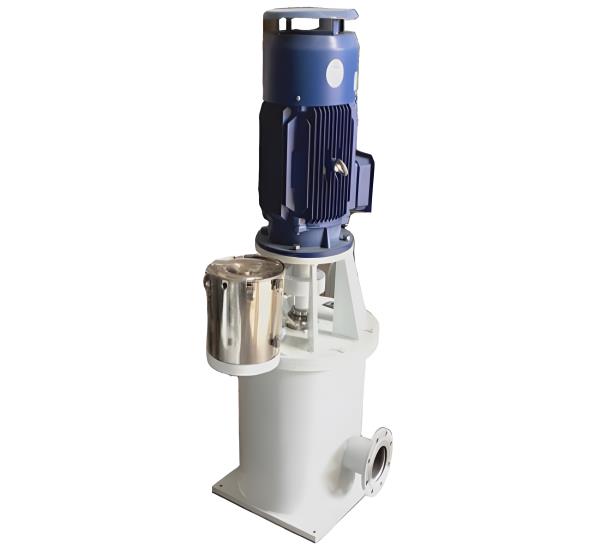

1、CCB型餐廚垃圾滲濾液輸送泵用途
CCB型餐廚垃圾滲濾液輸送泵是在引進國內外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代垃圾滲濾液輸送泵類產品，該系列產品結構合理可靠，使用維護方便，主要應用于餐廚垃圾處理，用于輸送餐廚垃圾漿料、廢水、油脂等介質。使用壽命遠遠大于螺桿泵和液下泵。它采用大管道防堵塞的結構，這樣通過的顆粒直徑可達口徑的四分之一。根據用戶的需求，在不允許泄漏的工況，在無密封基礎上還可以加集裝式密封。
2、CCB型餐廚垃圾滲濾液輸送泵工作條件
轉速：980、1480、2950r/min
電壓：380V
進、出口口徑：50­～300mm
溫度范圍：≦150℃
介質的固相物容積比：≦25%
3、CCB型餐廚垃圾滲濾液輸送泵型號意義
100CCB90-25
100 —— 進、出口直徑100mm
CCB —— CCB型餐廚垃圾滲濾液輸送泵
90 —— 設計點流量90m3/h
25 —— 設計點揚程25m
F —— 采用副葉輪密封
4、CCB型餐廚垃圾滲濾液輸送泵性能范圍（設計點）
流量：3～720m3/h
揚程：10～100m
5、CCB型餐廚垃圾滲濾液輸送泵適用工況
1、輸送介質的溫度小于150℃。
2、輸送介質的固相物容積比在25％以下。
3、輸送介質的運動粘度為（7～23）×10－6㎡/s。
4、輸送介質的密度小于1800kg/m3。
5、輸送介質的固體顆粒直徑（單位mm）：
泵口徑 | 50 | 65～80 | 100～125 | 150～200 | 250～300 |
顆粒直徑 | <10 | <20 | <25 | <30 | <50 |
二、CCB型餐廚垃圾滲濾液輸送泵結構特點
CCB型餐廚垃圾輸送泵具有明顯技術優勢：
1、水泵葉輪為半開式結構，效率較傳統的螺桿泵和液下泵高10％～15％，同性能參數泵所配電機功率普遍低一個檔次，節能顯著，同時，葉輪抗汽蝕性能好。
2、密封采用多面連環流體動力密封，由副葉輪密封和停機密封組成，適用于頻繁啟動場合。
3、聯接方式為水泵和電機剛性直聯。從電機端俯視，泵為順時針方向旋轉。
4、泵底部設計有適合餐廚垃圾處理運行的獨特沉淀室,不能通過出口被排出的殘?jiān)橘|(zhì)等會沉入泵底部的沉淀室，可通過清淤孔清理。
三、CCB型餐廚垃圾滲濾液輸送泵主要零部件材料
泵體 | 葉輪 | 泵軸 | 密封環 | 副葉輪 | 軸承支架 | 電機座 |
1Cr18Ni9Ti | Cr26合金 | 1Cr18Ni9Ti | Cr26合金 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | Q235-A |
四、CCB型餐廚垃圾滲濾液輸送泵結構示意圖
